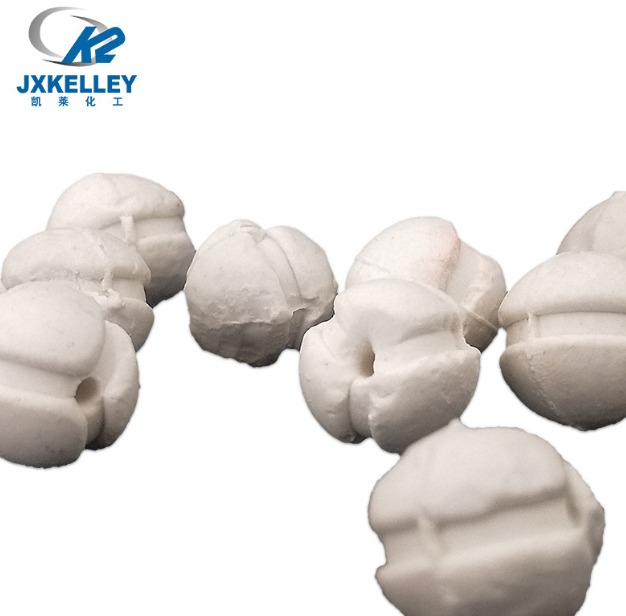

開(kāi)孔瓷球填料是在惰性氧化鋁瓷球的基本上升級(jí)而成的產(chǎn)品，為了到達(dá)產(chǎn)品標(biāo)準(zhǔn)及用戶要求同時(shí)控制產(chǎn)品成本，達(dá)到節(jié)能降耗,增加市場(chǎng)競(jìng)爭(zhēng)力，公司就研發(fā)了開(kāi)孔瓷球填料。現(xiàn)江西凱萊介紹開(kāi)孔瓷球的生產(chǎn)工藝。

　　開(kāi)孔瓷球生產(chǎn)工藝流程如下:

　　配料——球磨——過(guò)篩——壓濾——真空練泥——陳腐——擠制成條或曬泥干燥粉碎——成球（開(kāi)孔瓷球采用金屬模具開(kāi)孔成型）——烘干——裝窯燒成

　　①干法配料:采取一次性投料。先將上等耐火粘土、長(zhǎng)石粗碎至粒徑<3mm然后進(jìn)磨,外加0.03%的助磨劑。

　　②球磨時(shí)間為20~72小時(shí),料:球:水為1:2:0.6,細(xì)度控制指標(biāo)為萬(wàn)孔篩余率<3%。并嚴(yán)格除鐵,將金屬單質(zhì)鐵、磁鐵礦、赤鐵等影響產(chǎn)品性能的鐵質(zhì)除盡。

　　③可塑法成型,放尺率為1.248,成型水分18~20%。搪球成型水分13-15%,等靜壓等壓機(jī)成型水分49%.

　　④在8-48m°梭式窯中燒成,適當(dāng)稀碼窯具,快速升溫,見(jiàn)紅后(約550-600°C)放慢升溫速度，直至燒成溫度，保溫2小時(shí)以上,燒成時(shí)間約28-36小時(shí),再打開(kāi)1/4窯門(mén)自然冷卻。
